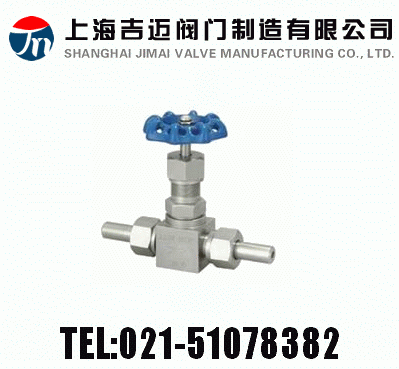

上海吉邁閥門制造有限公司主要生產≦外螺紋針型閥J21W-40P~64P~160P≧也是國內針型閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
針形閥門的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。 針形閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。 針形閥門與壓力表配合使用是較合適的了，一般的針形閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。
特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 接管對焊連接
3. 結構特征:錐面密封,活動閥瓣
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質:水,油,氣及腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materials of main parts
|
序號
NO.
|
零件名稱
Part name
|
材質
Material
|
|
1
|
焊接接管 Weld Tube
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
平墊圈Plain washer
|
PTFE 銅 RTFE
|
|
3
|
管接頭 Connection
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
6
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
|
8
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
9
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
帶帽螺母Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
ø
|
ø1
|
H
|
L
|
L1
|
D0
|
|
J21W
|
DN6
|
ø14
|
ø12
|
88
|
122
|
60
|
60(70)
|
|
J21W
|
DN10
|
ø18
|
ø14
|
88
|
122
|
60(70)
|
60(80)
|
|
J21W
|
DN15
|
ø22
|
ø17
|
88
|
134
|
62(80)
|
70(80)
|
|
J21W
|
DN20
|
ø28
|
ø19
|
110
|
142
|
67(90)
|
80(110)
|
|
J21W
|
DN25
|
ø34
|
ø22
|
110
|
159
|
77(100)
|
80(130)
|
訂貨提供產品參數：外螺紋針型閥J21W-40P~64P~160P
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
專業制造、專業服務，吉邁為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量
