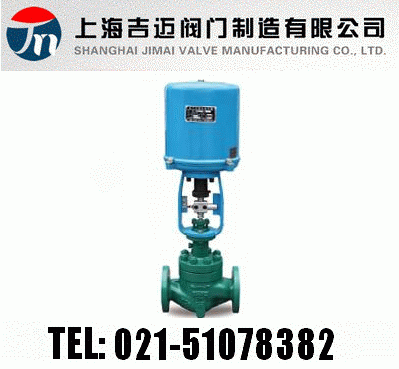

ZRHM電動套筒調節閥
概述
ZRHM電動套筒型調節閥因?yàn)槠浞�(wěn)定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動薄膜機構或電動執行機構等。 標準規格
閥體型式：直通鑄造球型閥體
閥芯型式：平衡式套筒型閥芯
公稱通徑：DN25~300 NPS 1〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆型號編制
|
Z
|
執行機構
|
H
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
R:電動3810L執行機構
D:電動PSL執行機構
|
H直行程
|
M:標準型套筒調節閥
MF:軟密封套筒調節閥
ML:單級籠式調節閥
MT:兩級籠式調節閥
MG:帶散熱型套筒調節閥
MV:波紋管型套筒調節閥
MD:低溫型套筒調節閥
|
PN16=16
CL150LB=150 LB
JIS10K=10K
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN25= DN252
NPS1〞= NPS 1〞
|
|
如：Z型電動套筒調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHM-16C DN50
|
性能
|
流量特性
|
直線、等百分比、快開
|
|
可調范圍
|
50:1
|
|
額定CV值
|
等百分比CV10~1400 ，直線CV11~1500
|
|
允許泄漏量
|
硬密封平衡式:II級（0.5% 閥額定容量）軟密封平衡式：V級
|
|
性能指標
|
|
氣動
|
電動
|
|
基本誤差%
|
±1.5
|
±1.0
|
|
回差%
|
≤1.5
|
≤1.0
|
|
死區%
|
≤0.6
|
≤1.0
|
|
始終點偏差%
|
±2.5
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
≤2.5
|
選用參數表
|
閥座直徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Cv
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1400
|
|
直線
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1500
|
|
公稱通徑
|
行程
|
可選流量系數Cv（★標準型 ●推薦 ○定制）
|
|
DN25
|
16 mm
|
★
|
|
|
|
|
|
|
|
|
|
|
|
|
DN32
|
25 mm
|
○
|
★
|
|
|
|
|
|
|
|
|
|
|
|
DN40
|
○
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
DN50
|
○
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
DN65
|
40mm
|
|
○
|
○
|
○
|
★
|
|
|
|
|
|
|
|
|
DN80
|
|
○
|
○
|
○
|
●
|
★
|
|
|
|
|
|
|
|
DN100
|
|
○
|
○
|
○
|
●
|
●
|
★
|
|
|
|
|
|
|
DN125
|
60mm
|
|
|
|
|
○
|
○
|
○
|
★
|
|
|
|
|
|
DN150
|
|
|
|
|
|
○
|
○
|
●
|
★
|
|
|
|
|
DN200
|
|
|
|
|
|
○
|
○
|
●
|
●
|
★
|
|
|
|
DN250
|
100mm
|
|
|
|
|
|
|
|
○
|
●
|
●
|
★
|
|
|
DN300
|
|
|
|
|
|
|
|
|
○
|
●
|
●
|
★
|
|
電動執行機構
|
金屬密封較大允許壓差（MPa）
|
|
型號
|
推力（N）
|
|
3810L-08
|
800
|
6.4
|
6.4
|
|
|
|
|
|
|
|
|
|
|
|
3810L-20
|
2000
|
6.4
|
6.4
|
6.4
|
5.1
|
|
|
|
|
|
|
|
|
|
3810L-30
|
3000
|
6.4
|
6.4
|
6.4
|
6.4
|
5.7
|
4.76
|
|
|
|
|
|
|
|
3810L-50
|
5000
|
|
|
6.4
|
6.4
|
6.4
|
6.4
|
6.25
|
|
|
|
|
|
|
3810L-65
|
6500
|
|
|
|
|
|
|
6.4
|
6.4
|
4.23
|
3.23
|
|
|
|
3810L-99
|
10000
|
|
|
|
|
|
|
|
|
6.4
|
6.1
|
3.31
|
2.07
|
|
3810L-160
|
16000
|
|
|
|
|
|
|
|
|
|
|
6
|
4
|
訂貨提供產品參數：ZRHM電動套筒調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
