上海吉邁閥門制造有限公司主要生產≦HCB、HCP平衡籠式單座、雙座調節閥≧也是國內調節閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

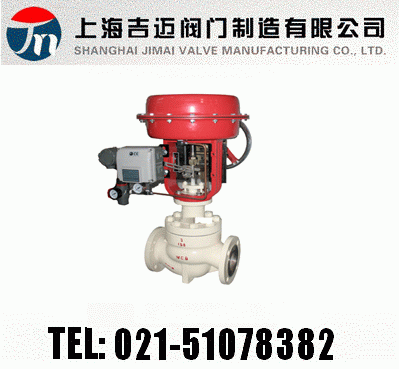

【HCB、HCP平衡籠式單座、雙座調節閥-產品說明】
HCB平衡籠式單座調節閥、HCP平衡籠式雙座調節閥是一種控制各種高溫、低溫的高流體，壓力平衡式調節閥，閥結構緊湊，閥內流體通道呈S流體線型，還設有一個改善套筒周圍流體平穩流動的導流翼，其特點是壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準，調節閥動態穩定性能好，噪音低，閃蒸空化腐蝕小，適用于控制各種溫度的高壓差流體。配用LHA多彈簧氣動薄膜執行機構，其結構緊湊、輸出力大。產品符合GB/T4213-92。
【HCB、HCP平衡籠式單座、雙座調節閥-主要技術參數】
閥體
型式：直通雙座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座套筒式柱塞型閥芯
流量特性：等百分比特性（%）和線性特性（L）
套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟 閥 座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
【HCB、HCP平衡籠式單座、雙座調節閥-主要外形尺寸】
|
公稱通徑
|
執行機構
|
H
|
C
|
φB
|
E
|
|
常溫型（P）
|
伸長Ⅰ型（E1）
|
伸長Ⅱ型（E2I）
|
伸長Ⅱ型（E2W）
|
|
40
|
LHA1D、R
|
425
|
590
|
705
|
945
|
230
|
218
|
70
|
|
LHA2D、R
|
500
|
665
|
780
|
1020
|
281
|
267
|
|
LHA3D、R
|
590
|
760
|
875
|
1140
|
363
|
350
|
|
50
|
LHA1D、R
|
425
|
595
|
710
|
950
|
230
|
218
|
80
|
|
LHA2D、R
|
500
|
670
|
785
|
1025
|
281
|
267
|
|
LHA3D、R
|
595
|
765
|
875
|
1140
|
363
|
350
|
|
65
|
LHA2D、R
|
575
|
745/755
|
880
|
1130
|
281
|
267
|
88
|
|
LHA3D、R
|
630
|
800/810
|
930
|
1180
|
363
|
350
|
|
LHA4D、R
|
865
|
1035/1045
|
1165
|
1495
|
520
|
470
|
|
80
|
LHA2D、R
|
580
|
755/765
|
900
|
1135
|
281
|
267
|
98
|
|
LHA3D、R
|
635
|
810/820
|
955
|
1190
|
363
|
350
|
|
LHA4D、R
|
870
|
1045/1055
|
1190
|
1505
|
520
|
470
|
|
100
|
LHA2D、R
|
610
|
810/870
|
915
|
1150
|
281
|
267
|
113
|
|
LHA3D、R
|
660
|
860/870
|
1020
|
1205
|
363
|
350
|
|
LHA4D、R
|
890
|
1100/1110
|
1255
|
1520
|
520
|
470
|
|
LVA5R
|
1420
|
1635
|
1820
|
2050
|
-
|
620
|
|
LVA6R
|
1160
|
1375
|
1560
|
1790
|
-
|
445
|
|
150
|
LHA3D、R
|
785
|
1020/1045
|
1250
|
1385
|
363
|
350
|
170
|
|
LHA4D、R
|
955
|
1190/1215
|
1425
|
1570
|
520
|
470
|
|
LVA5R
|
1480
|
1740
|
1980
|
2110
|
-
|
620
|
|
LVA6R
|
1220
|
1480
|
1720
|
1850
|
-
|
445
|
|
200
|
LHA4D、R
|
1090
|
1350
|
1580
|
1710
|
520
|
470
|
220
|
|
LVA5R
|
1585
|
1850
|
2145
|
2275
|
-
|
620
|
注：1、表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
2、伸長型H欄尺寸，左邊數字為JIS 10K和ANSI 125、150的閥，右邊數字為JIS 16K和ANSI 300以上的閥。
訂貨提供產品參數：HCB、HCP平衡籠式單座、雙座調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
